UV Ozon Dedektörü

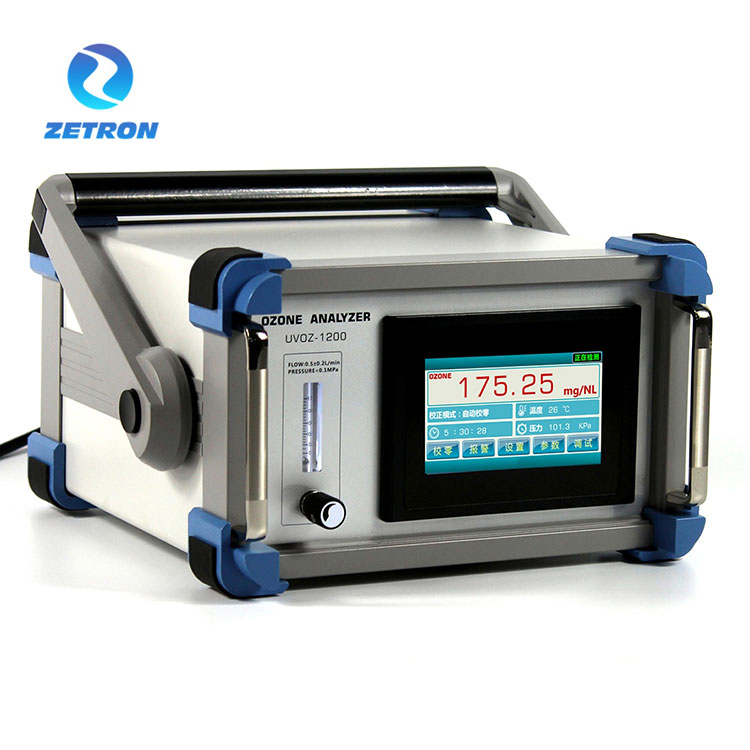

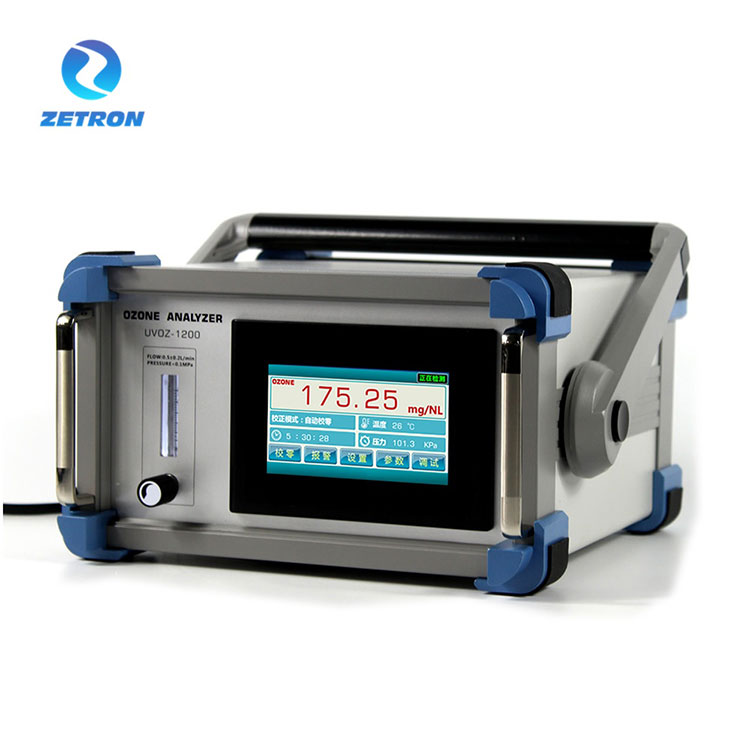

PTM600OZ UV Ozon Dedektörü

Genel Açıklama

UV Ozon Dedektörü, hava veya oksijendeki ozon içeriğini ölçmek için kullanılan mikroişlemci tabanlı çift ışınlı bir fotometredir (UV 254 nm).

Numune gazındaki ozon içeriğini değerlendirmek için UVOZONE DEDEKTÖRÜ, ölçüm kanalındaki UV radyasyonunu, referans kanalındaki UV radyasyonunu, küvetteki sıcaklığı ve basıncı ölçer.

Ozon analizörü, gerçek zamanlı ozon konsantrasyonunu gösteren dokunmatik ekranlı çalışma arayüzüne sahiptir. Dokunmatik ekran ayrıca basınç ve sıcaklık telafisi ekranına sahiptir. Yüksek konsantrasyon (g/Nm3) aralığı için, ozon jeneratörünün çıkışını gerçek zamanlı olarak görüntüleyebilen akış girişi fonksiyonuna sahiptir. Çekirdek bileşen, sıfır sapmanın algılama doğruluğunu etkilemesini önlemek için yüksek ışık geçirgenliğine sahip kuvars ile uzun ömürlü UV ışık sistemini benimser. Ekipmanın 24 saat sürekli çalışabilmesini sağlamak için sıfırlama sırasında ozon girişini kapatmaya gerek yoktur.

Ozon konsantrasyonu, alfanümerik ekranda ozonun yüzde ağırlığı (%ağırlık/ağırlık), örnek gazın normal metreküpü başına ozon gramı (g/Nm3) veya ppmv (AQ: g/m3 veya ppm) cinsinden görüntülenir. Konsantrasyon ünitesi çalışma sırasında değiştirilebilir.

Değiştirilebilen ek parametreler arasında şunlar yer alır:

Basınç göstergesi birimi (kPa)

Alarm parametreleri (yüksek/düşük eşik)

Taşıyıcı gazın niteliği: hava veya oksijen (PSA dahil)

RS-485 arayüz parametreleri

4-20MA sinyal çıkışı

Kurulum ve Güç Bağlantısı

Numune gaz bağlantısı için 6 x 4 mm PTFE boru kullanılmalıdır (istek üzerine temin edeceğiz). Örnekleme gazının, örnekleme gazı filtresi ("IN") aracılığıyla bağlanması gerekir. Konsantrasyon ölçümünün zaman gecikmesi şunlara bağlıdır:

a) Numune gazın akış hızı,

b) analizöre giden borunun uzunluğu,

c) borunun kesiti (boruların 6x4 mm olmasını öneririz, daha fazlasını değil!),

d) analizörün kendisinin zaman gecikmesi. Önerilen 0,2 ila 1 l/dak akış hızında, 6 x 4 mm'lik boru uzunluğu 2 m olduğunda gecikme süresi 2 ila 0,4 s olacaktır.

Aşağıdaki çizimler olası konfigürasyonları göstermektedir:

Numune alma yöntemi: pozitif basınçlı numune alma;

Ekran arayüzü: 4,3 inç dokunmatik ekranlı işlem arayüzü;

İçerik arayüzü: Ozon konsantrasyonu, sıcaklık, basınç;

Yardımcı fonksiyonlar: sıcaklık telafisi, basınç telafisi;

Görüntüleme birimi: g/Nm3, mg/NL isteğe bağlı;

Ekran çözünürlüğü: 0,01g/Nm3;

Gaz akış hızı: 0,5L±0,2L/dak;

Giriş basıncı: <0.1MPa;

Konsantrasyon hatası: maksimum %0,5 FS;

Doğrusal hata: maksimum %0,5 FS;

Sıfır sapma:<± %0,3. FS;

Reaksiyon süresi: ≤ 1 saniye;

Çevresel sıcaklık: -30~80°C;

Boru hattı arayüz yöntemi: hızlı sıkma (paslanmaz çelik);

Baypas örnekleme çapı: Φ 6 (6mm * 4mm);

İletişim yöntemi: RS-485;

Çıkış modu: 4-20mA (aktif);

Güç kaynağı: 24V DC;

Boyut: 120 mm (yükseklik) × 160 mm (genişlik) × 60 mm derinlik;

Not: 1 mg/L=1g/m3=467PPM;

Ücretsiz garanti: 24 ay (ev sahibi için);

Standart konfigürasyon: korozyon önleyici akış ölçer, ozon egzoz yıkıcısı, ozon girişi (toz) filtresi.

Ürün özellikleri:

Ölçüm özellikleri: sıfır nokta otomatik ayarlama fonksiyonuna sahip patentli teknoloji, çift yollu ultraviyole emme prensibi, yabancı uzun ömürlü ultraviyole LED ışık kaynağı, sürekli çalışma, algılama konsantrasyonunun stabilitesini sağlama.

Test yöntemi: Çift yollu UV emme yöntemi, uzun ömürlü ışık kaynağı sistemi, yüksek ölçüm doğruluğu.

Ölçüm prensibi: Lambert Beer kanununa göre fotometrik absorpsiyon prensibi ile doğru ölçümler yapılır.

Işık kaynağı sistemi: Yabancı uzun ömürlü ultraviyole ışık kaynağı sistemi (lensli ultraviyole LED ışık kaynağı), 2 yıl ücretsiz garantilidir.

Kullanımı: Su geçirmez havacılık fişleri ile donatılmış kapalı mekanlarda kurulumu ve kullanılması tavsiye edilir.

Işık havuzu sistemi: Ayrı ışık havuzu teknolojisi, sızıntı yapmaz, yüksek basınç direnci ve yüksek akışlı numune alma gazı etkisine karşı direnç.

Akıllı kompanzasyon: Dahili sıcaklık ve basınç kompanzasyonu ve ekranı, otomatik

Yapı

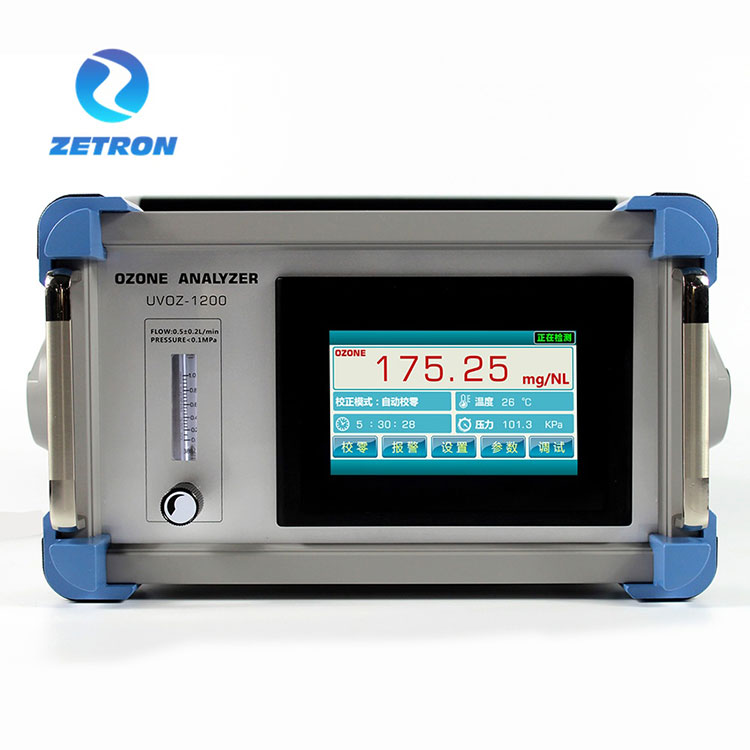

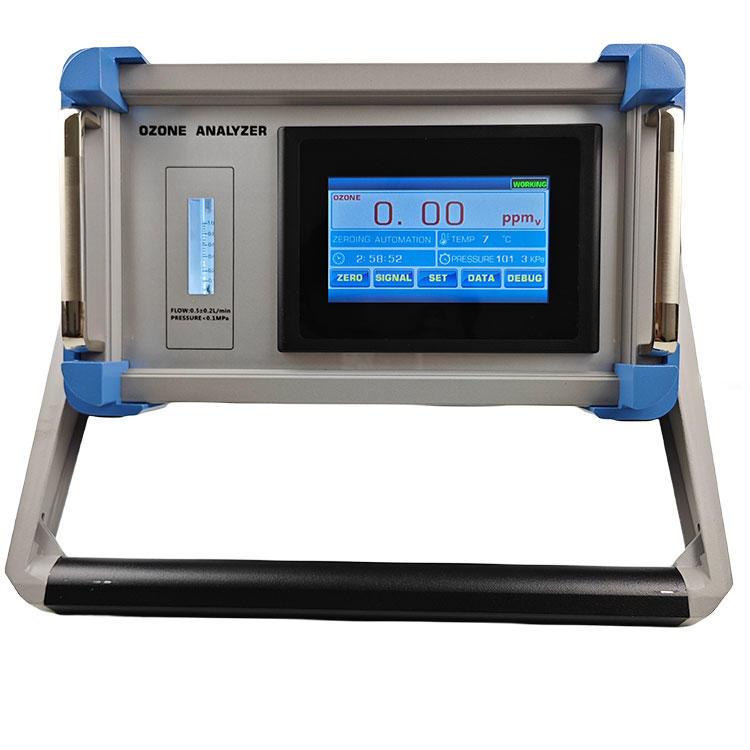

Gösterge paneli ve görüntü ekranı

Güç girişi, sinyal çıkışı, ozon girişi, ozon çıkışı

Güç girişi:

Sinyal terminali çıkışı:

Bağlantı ve süreç

UV OZON DEDEKTÖRÜ, paralel dal örnekleme bağlantı şeması

(Not: Bu bağlantı işleminin kullanılması, ayrı numune alınması ve ozon egzoz imha cihazından geçtikten sonra atmosferin boşaltılması tavsiye edilir.)

UV OZON DEDEKTÖRÜ, seri örnekleme bağlantı şeması

(Not: Bu bağlantı işlemini kullanırken, ozon jeneratörünün çıkış boru hattındaki basıncın sabit olması gerektiğine dikkat etmek önemlidir. Dahili basınç verici dengelemesi, tespit edilen ozon konsantrasyonu değerinin belirli bir aralıkta dalgalanmasına neden olacaktır.)

Modeli: UV OZON DEDEKTÖRÜ

Ölçüm aralığı: 0-300g/Nm3

İsteğe bağlı aralık: 0-300g/Nm3, 0-100g/Nm3, 0-50g/Nm3;

Işık kaynağı ömrü: yaklaşık 30000-50000 saat;
