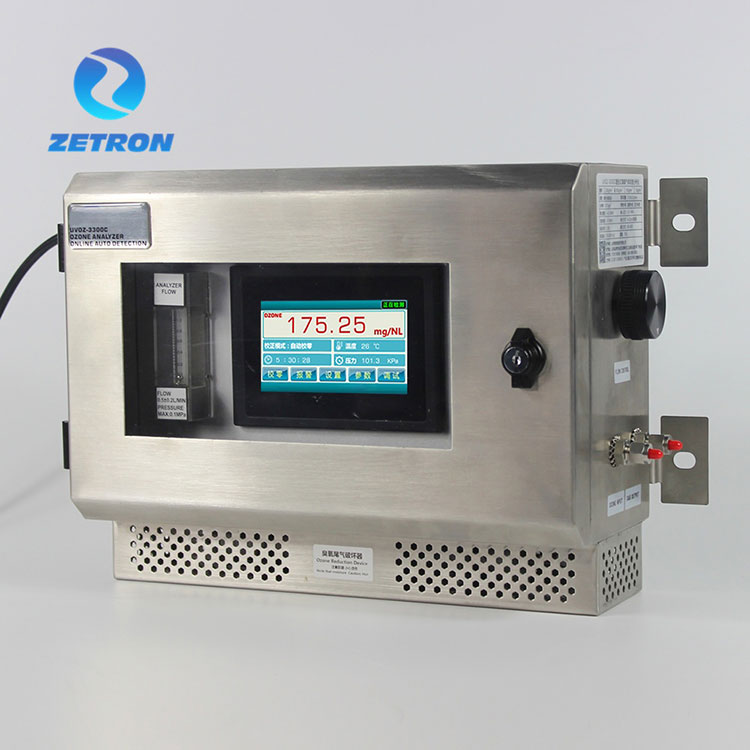

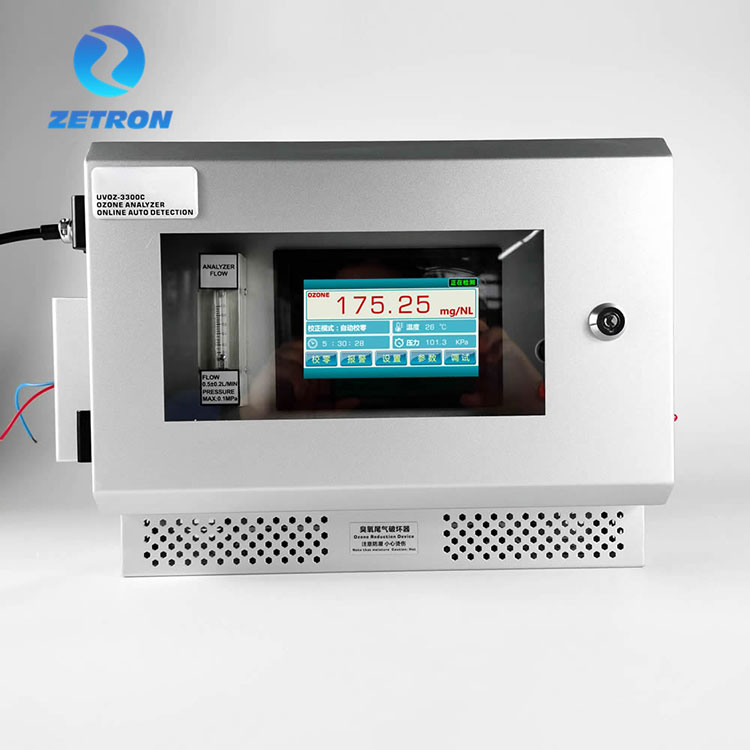

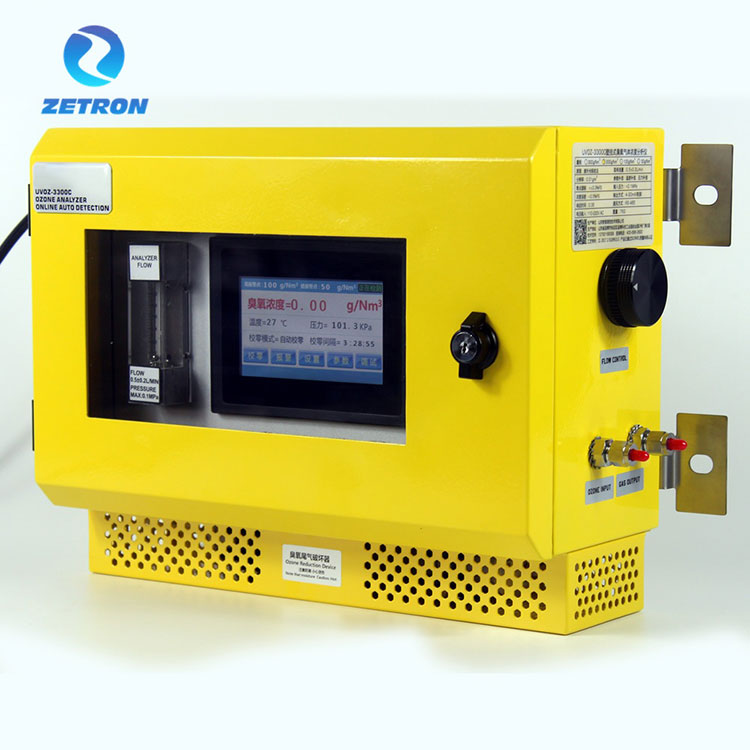

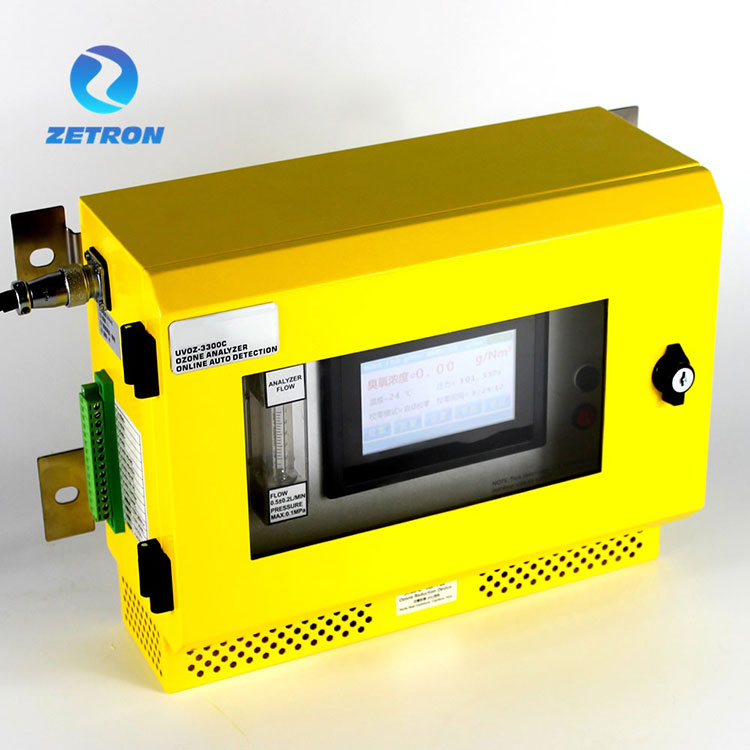

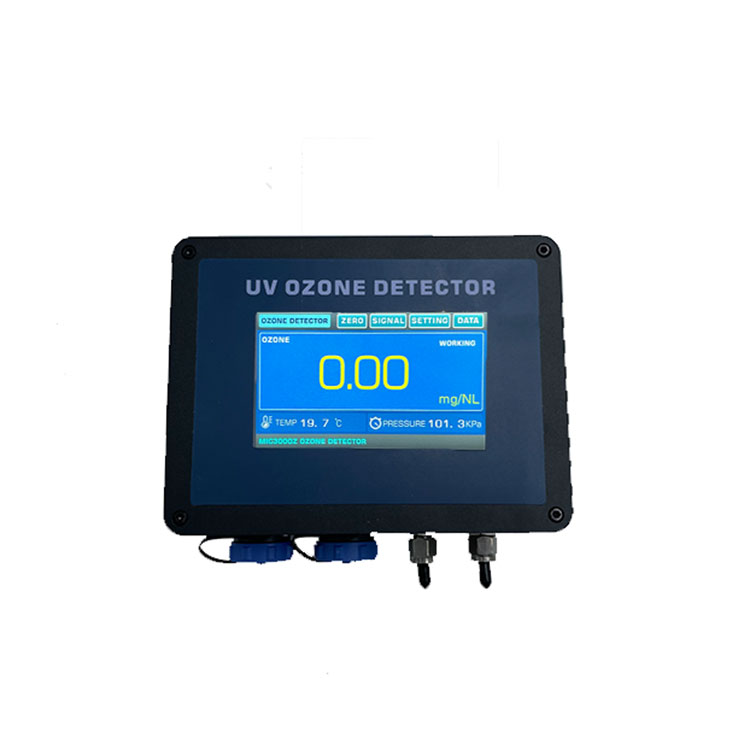

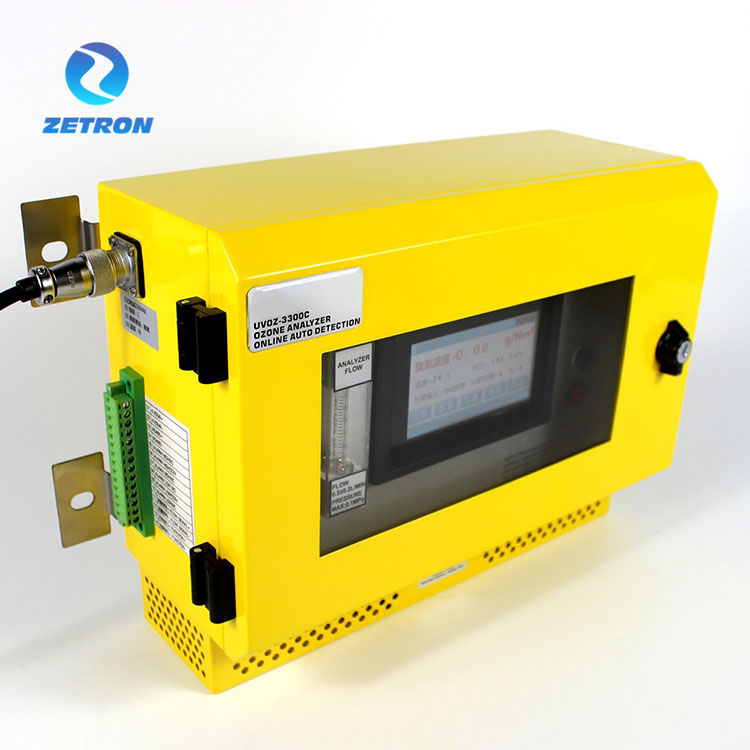

MIC500-OZ Duvara Monte Ozon Analizörü

Lambert Bill kanununa dayanan analizör, mevcut ozon konsantrasyonunu hesaplamak için UV emiliminden önce ve sonra ışık sinyalinin yoğunluğunun değişimini ölçerek analizör. Ekipman, analizörün sızıntı, anti yüksek basınç, örnekleme gaz etkisi önleme özelliklerine sahip olmasını sağlayan lamba tüpünün akıllı yönetim sistemi ve ayrılmış fotosel teknolojisi ile gelişmiş çift UV ışık kaynağı sistemini benimser.

Duvara Monte Ozon Analizörü, gerçek zamanlı ozon konsantrasyonunu gösteren dokunmatik ekranlı çalışma arayüzüne sahiptir. Dokunmatik ekran ayrıca basınç ve sıcaklık telafisi ekranına sahiptir. Yüksek konsantrasyon (g/Nm3) aralığı için, ozon jeneratörünün çıkışını gerçek zamanlı olarak görüntüleyebilen akış girişi fonksiyonuna sahiptir. Çekirdek bileşen, sıfır sapmanın algılama doğruluğunu etkilemesini önlemek için yüksek ışık geçirgenliğine sahip kuvars ile uzun ömürlü UV ışık sistemini benimser. Ekipmanın 24 saat sürekli çalışabilmesini sağlamak için sıfırlama sırasında ozon girişini kapatmaya gerek yoktur.

Ozon konsantrasyonu, alfanümerik ekranda ozonun yüzde ağırlığı (%ağırlık/ağırlık) veya örnek gazın normal metreküpü başına ozon gramı (g/Nm3) cinsinden görüntülenir. Konsantrasyon ünitesi çalışma sırasında değiştirilebilir.

Değiştirilebilen ek parametreler arasında şunlar yer alır:

Basınç göstergesi birimi (kPa)

Alarm parametreleri (yüksek/düşük eşik)

Taşıyıcı gazın niteliği: hava veya oksijen (PSA dahil)

RS-485 arayüz parametreleri

4-20MA sinyal çıkışı

İsteğe bağlı aralık ve çalışma modu

 Teknik Özellikler

Yapı

GÜÇ GİRİŞİ:

ALARM SINGAL ÇIKIŞI

SINGAL ÇIKIŞ

Bağlantı ve süreç

ozon analizörü aktif basınç örnekleme proses diyagramı

Çalıştırma talimatı

[1].Kullanım koşulu

Bu analizör bina içi kurulum ve çalıştırma için kullanılır. 5 dakika ön ısıtma yapılması ve ardından bir kez sıfırlanması önerilir. 24 saat boyunca çevrimiçi olarak kullanılabilir. Lütfen kullanırken güç ve çevre güvenliğine dikkat edin. UV LED ışık kaynağı izleme sistemi ile donatılmıştır ve sistem, ışık kaynağının parlaklığına göre ayarlanacaktır. Ozon olmadan sıfır sapma varsa, temizlemek için manuel olarak sıfırlama yapabilirsiniz. Bazen göz ardı edilebilecek sıfır sapma meydana gelir.

[2] Uyarılar

①Bu ozon analizörü iç mekanlarda kullanılır ve ortam havalandırılmalı, kuru tutulmalı ve başka aşındırıcı gazlar olmamalıdır. Özellikle ortamda amonyak, hidrojen klorür, hidrojen sülfit ve diğer gazlar varsa korozyondan zamanında korunmalıdır. Bu durumdan kaynaklanan herhangi bir sorun ücretsiz garanti kapsamında değildir.

②Temiz ve kuru ozon gazı garanti edilmelidir. Ozon gazının nemli yerlerde veya yağ ile birlikte tespit edilmesi gerekiyorsa, cihazın girişine filtreler (baca gazı filtreleri) ve nem gidericiler (elektronik kondansatörler) takılmalıdır. Aksi halde bu durumdan kaynaklanabilecek herhangi bir sorun ücretsiz garanti kapsamında değildir.

③Egzoz gazı destroyeri çıkışını ana boru hattına bağlamak kesinlikle yasaktır ve egzoz gazı boşaltılmalı veya imha edilmelidir.

④Cihaz uzun süre kullanılmayacaksa, ısıtıcıya düzenli olarak elektrik verilmesi ve cihazın neme karşı saklanması gerekir.

⑤Egzoz gazı yok edici çalışma durumunda coşkulu olacaktır, elle doğrudan dokunmak kesinlikle yasaktır. Egzoz gazı yok edicinin uzun süre nem yalıtımında geçersiz olacağına dikkat edin. Çıkışta ozon gazı taşması tespit edilirse lütfen değiştirilmesi için üreticiyle iletişime geçin.

⑥Giriş bağlantı borusunda PTFE malzeme kullanılmalıdır.

⑦Üreticinin hava filtresi yalnızca toz parçacıklarını filtreleyebilir. Kullanıcının ozon gazını yağ buharı, su sisi ve diğer ortamlarla tespit etmesi gerekiyorsa, ön arıtma cihazını özelleştirmek için lütfen zamanında üreticiyle iletişime geçin.

C. Çalışma arayüzü

(yüksek konsantrasyon 0-300g/Nm3   0-200g/Nm3   0-100g/Nm3  0-50g/Nm3）

ana arayüz-normal görüntüleme fonksiyonu

Ana ekran görüntüleme arayüzünün sağ alt köşesinde "Çalışıyor", "kalibrasyon" ve "hata" görüntülenir.

●ÇALIŞIYOR: test durumunu çalıştır

●SIFIRLAMA: cihaz sıfır kalibrasyon işlemindedir

●HATA: ozon analizörü arızası. Lütfen zamanında üreticiyle iletişime geçin.

●YÜKLEME:Cihaz açıldıktan sonra sıcak makine yükleme durumunu görüntüler.

Sıfırlama menüsü

Kullanıcılar duruma göre "manuel sıfır kalibrasyon" ve "otomatik sıfır kalibrasyon" modları arasında seçim yapabilir.

Otomatik sıfır kalibrasyon aralığı süresi kullanıcılar tarafından ihtiyaçlarına göre ayarlanabilir.

Ozon konsantrasyon değerinin ≥100g/Nm3 olduğu tespit edildiğinde üretici, 24-96 saatlik otomatik sıfır kalibrasyon süresini önermektedir.

Ozon konsantrasyonu değerleri≤100g/Nm3 tespit edilirken üretici, 8-12 saatlik bir otomatik sıfır kalibrasyon süresi önerir.

"Bir Kez Manuel Sıfır Kalibrasyon" düğmesi tetiklendiğinde ozon gazı konsantrasyonu analiz cihazında sıfır kalibrasyon işlemi gerçekleştirir.

Sinyal menüsü

Kullanıcılar durumlarına göre "yüksek alarm noktaları" ve "düşük alarm noktaları" ayarlayabilirler. İki set röle sinyal çıkışına sahip cihaz, kullanıcılar iki set NO, COM, NC röle sinyalini bağlayabilir.

Röle sinyallerini kullanırken, röle sinyallerinin maksimum 24V DC güç girişi olması gerektiğine dikkat edilmelidir. 220VAC ile röle sinyallerine doğrudan erişimden kaçınmaya çalışın.

Ayar menüsü

A. Kullanıcılar, ozon konsantrasyonu hesaplamaları ile değerleri "açık" ve "kapalı" konumlara getirmek için "sıcaklık telafisi" ayarını yapabilirler.

B. Kullanıcılar, ozon konsantrasyonu hesaplamaları ile değerleri "açık" ve "kapalı" konumlara getirmek için "basınç telafisi" ayarını yapabilirler. Bu cihaz basınç vericisi, pompalama örneklemesini ve aktif basınç telafisini destekler.

C. Kullanıcılar duruma göre aşağıdaki üniteyi seçebilirler:

Ek açıklama:

g/Nm3 ve g/m3 NTP birimleri, standart sıcaklıkta (20°C muhtemelen) ve standart basınçta (101,325 KPa) ozon konsantrasyonu anlamına gelir.g/m3 NTP

（NTP- normal sıcaklık ve basınç，STP- standart sıcaklık ve basınç）

g/Nm3 uluslararası ifadenin bir ifadesidir. Ekran uluslararası uygulamayı takip ediyor ve g/Nm3 konsantrasyonunun ifade modunu benimsiyor.

VERİ menüsü

Parametre menüsünün ana ekranını görüntüleyin.

Parametre menüsündeki veri değerleri, üreticinin teknik personelinin ozon analizörünün performansını değerlendirmek için kullandığı parametre göstergeleriyle aynıdır. Bu parametre sayfası, ozon analizörünün normal algılama ve görüntüleme durumunda olup olmadığını belirlemek için kullanılan, çift yollu ultraviyole absorpsiyonlu ozon analizörünün çeşitli parametrelerini görüntüler.

●UVLED-R: Gaz ışık yoğunluğu parametrelerinin yokluğunda reaksiyon UV ışık kaynağıdır.

●UVLED-M: UV ışık kaynağının algılama odasından (ışık hücresi) geçtikten sonraki ışık yoğunluğu parametresi.

●DATA-ZERO veDATA-ABSR, Bill Lambert Yasası ve program algoritmasına göre ozon analizörü tarafından elde edilen bir parametre veri değeridir.

Sistem durumu: "NORMAL" ve "HATA", ozon analizörünün cihaz parametrelerinin hesaplanmasına göre normal çalışıp çalışmadığını değerlendirebilir.

●LED-S değeri, kullanıcının ozon gazı konsantrasyonu sensörü verilerini mevcut konsantrasyondaki değişikliklere göre yeniden kalibre etme yeteneğidir.

Referans oranı, mevcut ultraviyole LED ışık kaynağının gaza maruz kalmadığı zamanki yoğunluğunu yansıtır.

Referans değeri, sıfır kalibrasyon sırasında ultraviyole LED ışık kaynağının gazdan geçmeden aydınlatma yoğunluğunun parametresini yansıtır.

Otomatik ayarlama fonksiyonu: Cihazın arka planı, sıfır kalibrasyon sırasında ultraviyole LED'in parlaklığını (referans değeri) kaydedecektir. Ultraviyole LED'in parlaklığı saptığında, sistem ultraviyole LED'in parlaklığını otomatik olarak düzeltecektir, böylece ozon gazı konsantrasyon sensörünün sıfır noktası otomatik olarak belirli bir aralıkta ayarlanacak ve sıfır noktası sapması etkili bir şekilde önlenecektir.

Hata ayıklama menüsü

Hata ayıklama modu menüsü temel ayarlar ve parametrelerin ayarlanması içindir. Kullanıcılar şifre menüsüne girmeye çalışmazlar, şifre hatası belli bir süreye ulaştığında cihaz otomatik olarak mavi ekranla kilitlenecektir.

Bu çalışma arka plan arayüzü ve ayarları, "konsantrasyon katsayısı", "UV lamba parlaklığı", "4-20mA değeri", "sıcaklık", "basınç", "fotoelektrik alıcı parametreleri", "düzeltme değeri", "sıfır değerine dönüş" gibi ozon analizörünün parametrelerini değiştirebilir ve değiştirebilir.

[4]İletişim talimatları

●4-20MA tek çıkış

4-20MA sinyal çıkışı aktif bir çıkıştır. Kullanıcılar tek çipli bilgisayar veya PLC gibi veri toplama ekipmanlarına doğrudan erişebilirler. Asla 4-20MA sinyal portuna voltaj yüklemeyin.

●RS-485 iletişimi（Seçim fonksiyonu）

NOT: Dokunmatik ekrandaki adres ayarı!

●RS-485 iletişimi（Seçim fonksiyonu）

İletişim modu: Modbus-RTU(RS-485);

İletişim parametreleri: 9600，8，N，1；

Veri formatı: Onaltılık Alma, Onaltılık Gönderme

Kayıt değerini oku:

Verileri döndür

Kayıt yaz:

Dönüş değeri:

7. Bakım

Normal kullanımda gerçek hizmet ömrü, tesisin ortamına bağlıdır. Analizörün her 18 ayda bir fabrikaya iade edilerek kalibre edilmesi tavsiye edilir (kalibrasyon ücretsizdir, iade ve nakliye ücreti kullanıcıya aittir). Zorlu ortamlarda, test verilerinin geçerliliğini sağlamak için sensörün her 12 ayda bir kalibre edilmesi önerilir. Bakım öğeleri aşağıdaki gibidir:

(1) Giriş sisteminde sızıntı olup olmadığı; gaz bağlantı borusunun aşınmış olup olmadığı; Konektörün takılı olup olmadığı.

(2)Güç kaynağı hattında ve prizde gevşeme veya kırılma yoktur.

(3) Analizörün içinde sızıntı olup olmadığı, ozon gazının kokusunun alınıp alınamadığı.

(4) Diğer anormal problem.

Yukarıdaki sorunlardan herhangi biri meydana gelirse lütfen üreticiyi mümkün olan en kısa sürede bilgilendirin.

8. Uyarılar

A. Ekipmanın sökülmesi ve montajı kesinlikle yasaktır. Etiketlerin kullanım sırasında bozulmadan saklanması gerekmektedir, aksi takdirde garanti verilmeyecektir.

B. Bakım işlemini gerçekleştirecek profesyonel bir kişi bulunmalıdır.

C. Ekipmanı açarken keyfi olarak parçalarına ayırmayın ve gereksiz hasarlardan kaçının.

D. Ekipmanı temiz tutun, ekranın çizilmesini önlemek için ekrana sert nesnelerle dokunmayın.

E. Ekipman yakınken güç kaynağını kapatın ve nemi önleyin.

F. Anormal bir durum olması durumunda, derhal güç kaynağını kapatın ve gaz kaynağını kesin ve lütfen zamanında üreticiyle iletişime geçin.

9. Depolama

Cihaz, ortam sıcaklığının -10°C~40°C olduğu, bağıl nemin %80'i aşmadığı, iyi havalandırılmış, kuru ve aşındırıcı olmayan bir ortamda saklanmalıdır. Numune alma gazının bağıl nemi %80'den fazla olmamalıdır ve gaz sıcaklığı -50°C~~80°C olmalıdır.

10. Geçerlilik süresi

Ürünün ömrü elektronik cihazın eskime derecesine bağlıdır. Eskiyen elektronik cihazı değiştirdikten sonra ürün normal şekilde kullanılabilir.

Test aralığı:	□0-300g/Nm3	□0-200g/Nm3	□0-100g/Nm3
	□0-50g/Nm3	□0-1000ppm
Ekran çözünürlüğü:	□0,01g/m   açıklama: 1mg/L=1g/m3=467ppm
Ekran ünitesi:	□g/Nm3  □mg/NL   □%WT
Örnekleme Yöntemi:	□aktif basınç örneklemesi  □pompalama örneklemesi
İçerik Arayüzü:	□ozon konsantrasyonu   □sıcaklık telafisi
	□basınç telafisi
Işık Kaynağı Ömrü:	Yaklaşık 30000-50000 saat
Ekran Arayüzü:	4,3 inç dokunmatik ekranlı çalışma arayüzü
Yardımcı Fonksiyon:	sıcaklık ve basınç telafisi
Örnekleme Akışı:	0,5L±0,2L/dak
Giriş Basıncı:	<0,1MPa
Konsantrasyon Hatası:	< %0,3FS
Hat Sapması:	< %0,2FS
Sıfır Sürüklenme:	<±%0,3.FS
Tepki Süresi:	sinyal 0,03S'dir, gösterilen 0,3S'dir.
Ortam Sıcaklığı:	-20~50°C;
Seri Bağlantının Örnekleme Kalibresi:	Baypas örneklemeΦ6 (6*4mm hızlı büküm arayüzü) Baypas örneklemeΦ8 (8*6mm hızlı büküm arayüzü)
İletişim Modu:	RS-485
Çıkış Modu:	4-20mA
Röle Sinyali:	Yüksek alarm, Düşük alarm
Güç Kaynağı:	AC 110-220V;

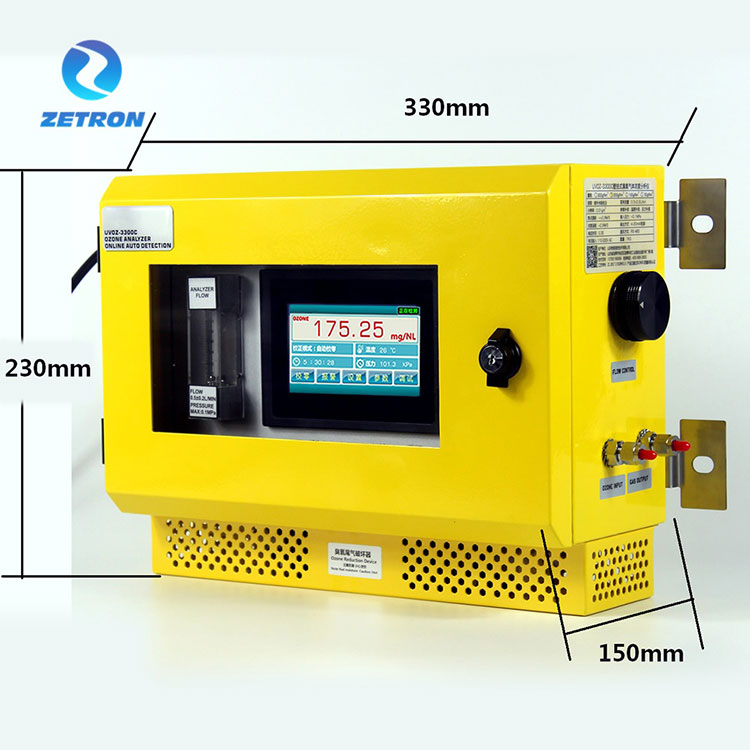

Boyut:	230mm(yükseklik）×330mm(genişlik)×150mm(derinlik)
Standart konfigürasyon:	□Antiseptik akış ölçer     □filtre   □Ozon artık gaz yok edici  □ numune alma pompası
