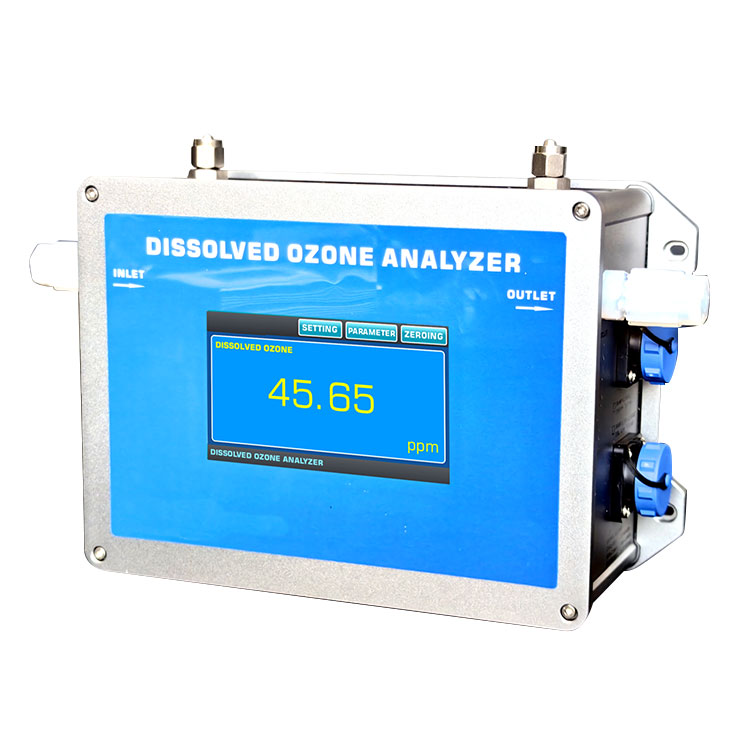

Çözünmüş ozon analizörü

Çözünmüş ozon analizörü

Tespit prensibi: Musluk suyu, saf su veya yarı iletken endüstrisinde çözünmüş ozon su konsantrasyonunun analizi ve tespiti için kullanılan UV çift yol emme yöntemi.

Ölçüm aralığı: 0-20ppm; 0-50ppm; 0-100ppm; 0-120ppm; 0-180ppm; 0-200ppm.

Ürün Özellikleri: Bu UV çözünmüş ozon analizörü, sıfır noktanın stabilitesini sağlamak için sıfır noktanın referans ışık verilerine dayanarak LED ışık kaynağının parlaklığını gerçek zamanlı olarak ayarlayabilen bir dahili ışık kaynağı otomatik ayarlama işlevine sahiptir. Bu UV optik ozon su konsantrasyonu analizörü, esas olarak musluk suyu, saf su veya yarı iletken endüstrilerde çözünmüş ozon su konsantrasyonunun analizi ve tespiti için kullanılan çözünmüş ozon su boru hattına paralel veya seri olarak bağlanabilir.

Bu çözünmüş ozon analizörü, sabit sıfır nokta verilerini korumak için referans ışık verilerine göre UV LED ışık kaynağının parlaklığını gerçek zamanlı olarak ayarlayarak sıfır noktanın stabilitesini sağlayarak UV ışık kaynağına sahip otomatik bir ayar sistemi işlevine sahiptir. Şirketimizin patentli bir ürünüdür. Bu UV optik ozon su konsantrasyonu analizörü, 24 saat durmadan sürekli olarak çalışabilir.

Çözünmüş Ozon Analizörü - Ürüne Genel Bakış

Çözünmüş ozon konsantrasyon analizörü, ultraviyole spektrofotometri kullanılarak ultrapurlu su veya sabit bulanıklık suyunda ozon içeriğinin doğrudan bir ölçümüdür. Özelleştirilebilir versiyon,% 20 hidrofluorik asit ozon sulu çözeltisi için kullanılabilen HF'dir. Ozon suyu ile temas eden malzemeler arasında PTFE, FFPM, PFA ve kuvars veya safir bulunur. UVOZ-180W çözünmüş ozon su konsantrasyonu analizörü, bir giriş ve çıkış ile donatılmıştır ve bir dokunmatik ekran işlemi arayüzü ile donatılmıştır. Çıktı, 4-20mA ve RS-485 sinyal çizgileri ile doğrudan PLC'ye bağlanır.

Çözünmüş ozon konsantrasyon analizörü, sabit sıfır nokta verilerini korumak için referans ışık verilerine göre UV LED ışık kaynağının parlaklığını gerçek zamanlı olarak ayarlayarak sıfır noktanın stabilitesini sağlayarak bir UV ışık kaynağına sahip otomatik bir ayar sistemi işlevine sahiptir. Şirketimizin patentli bir ürünüdür. Bu ozon analizörü 24 saat durmadan sürekli çalışabilir. Bu ozon konsantrasyon analizörünün üstün stabilitesi, gerçek bir çift ışınlı optik sistem ve son derece uzun ömürlü bir ultraviyole LED ışık kaynağı kullanılarak elde edilir.

Çözünmüş ozon konsantrasyon analizörünün kabuğu, sıçrama geçiren tasarım, koruma seviyesi: IP65, boyut: 260x160x90mm (WXHXD) ve yaklaşık 3 kilogram ağırlıklı bir alüminyum kabuktur. Bu çözünmüş ozon su konsantrasyonu analizörü, arkada bir kanca tasarımı ile duvara monte edilebilir. Kurulum gerektiğinde, dört montaj braketi sağlanır.

Çözünmüş ozon suyu konsantrasyon analizörünün giriş akış hızı 200-300ml/dakikadır. Akış kontrolü gerekiyorsa, çözünmüş ozon suyu konsantrasyon analizörünün çıkışına bir gaz kelebeği valfi veya akış ölçer takılmalıdır. Bu gaz kelebeği valfi sensörün arkasına konumlandırılmalıdır (asla önünde! Girişe bir gaz kelebeği valfinin takılması kabarcıklar üretecektir, bu nedenle su kabarcıkları olan ozon suyunun çözünmüş ozon su analizörüne girmesi kesinlikle yasaktır.)

Çözünmüş ozon su konsantrasyon analizörünün giriş suyunun temizliğini korumak ve çözünmüş ozon su analizörünün iç sensörlerinin temizliğini korumak gerekir. Çözünmüş ozon su konsantrasyon analizörünün sıfır noktasının her 2 haftada bir kalibre edilmesi önerilir. Sıfır noktayı kalibre ederken, ozon veya renksiz temiz su getirilmelidir

Çözünmüş Ozon Analizörü - Ürün Özellikleri:

Test yöntemi: çift yol UV emme yöntemi, uzun ömürlü ışık kaynak sistemi, yüksek ölçüm doğruluğu.

Ölçüm prensibi: Lambert bira yasasına göre, fotometrik emilim prensibi ile kesin ölçüm gerçekleştirilir.

Ölçüm aralığı: 0-20ppm; 0-50ppm; 0-100ppm; 0-120ppm; 0-180ppm; 0-200ppm.

Işık Kaynak Sistemi: Yabancı uzun ömürlü ultraviyole ışık kaynağı sistemi (dalga boyu 253.7nm), 3 yıllık ücretsiz garanti ile.

Kullanım: Su geçirmez havacılık fişi terminalleri ile donatılmış iç mekan kurulumu ve kullanım.

Işık Havuzu Sistemi: Ayrı Işık Havuzu Teknolojisi, Sızdırmadan, Yüksek Basınç Direnç ve Yüksek Akış Hızı Örnekleme Sıvı Etkisine Direnç.

Akıllı Tazminat: Otomatik sıfır ayar ve otomatik ışık kaynağı telafi fonksiyonu ile donatılmıştır.

Çalışma yöntemi: Manuel olarak sıfırlanabilir ve sıfırlama sırasında alette ozon sulu çözeltisi olmamasını sağlamak gerekir.

Ekran ünitesi: mg/l, ppm isteğe bağlı.

Veri Ekranı: Yüksek çözünürlüklü renkli dokunmatik ekran.

Çıktı Fonksiyonu: 4-20mA, RS485 İletişim.

Otomatik Sıfır Ayarı: Sıfır noktanın stabilitesini sağlayarak sabit bir sıfır nokta verisini korumak için ultraviyole LED ışık kaynağının parlaklığını gerçek zamanlı olarak referans ışık verilerine göre ayarlayabilir.

Birden fazla sürüm:

Normal versiyon musluk suyu ve saflaştırılmış su için kullanılır.

HF versiyonu% 20 hidroflorik asit ozon sulu çözeltisi için kullanılabilir.

Çözünmüş ozon analizörü - ürün yapısı ve kompozisyonu

【1】 Duvara monte montaj boyutları

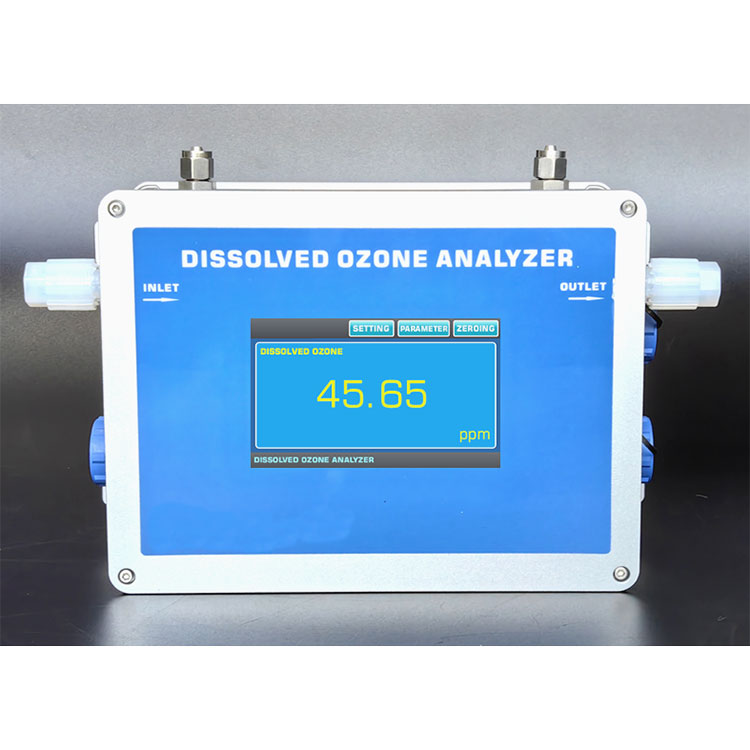

【2】 Görüntü paneli ve ekran ekranı

【3】 Güç girişi, sinyal çıkışı, giriş ve çıkış

Güç girişi:

Sinyal terminali çıkışı:

Hisplay Sinyal Terminali: Uzaktan ekran sinyallerini bağlamak için kullanılır (bu makinenin zaten bir ekran ekranı vardır)

UV çözünmüş ozon su analizörünün üzerindeki gaz arayüzü, sıkıştırılmış hava arayüzü için kullanılır. Ozon suyunun sıcaklığı çok düşükse, cihazın iç ozon su boru hattında yoğunlaşmayı önlemek için cihaza sıkıştırılmış hava sokulması önerilir.

Çözünmüş Ozon Analizörü - Ürün Bağlantısı İşlem Şeması

Çözünmüş Ozon Analizörü - Pozitif Basınç Şubesi Örnekleme Bağlantı Şeması

(Bu bağlantı işleminin bölünmüş örnekleme için kullanılması önerilir. Akış ölçerinin çözünmüş ozon su analizörünün çıkışına monte edilmesi gerektiğini unutmayın.)

Çözünmüş ozon analizörü, negatif basınçlı su pompası örnekleme bağlantı şeması

(Bu bağlantı işleminin bölünmüş örnekleme için kullanılması önerilir. Akış ölçerinin çözünmüş ozon su analizörünün çıkışına monte edilmesi gerektiğini unutmayın.)

Not: Çözünmüş ozon su akış ölçer üreticisi standart bir konfigürasyon aksesuarıdır ve negatif basınç su pompası isteğe bağlı bir üründür. Ayrı olarak satın almak için üreticiye danışabilirsiniz.

Not: Ekran sürümü olmadan, üretici kablolu dokunmatik ekran aksesuarlarını ayrı ayrı yapılandırır (tel uzunluğu 2 metre içinde)

Çözünmüş ozon analizörü - Teknik parametreler:
