Çözünmüş Ozon Monitörü

Çözünmüş Ozon Monitörü Tedarikçisi

Algılama prensibi: Musluk suyunda, saf suda veya yarı iletken endüstrisinde çözünmüş ozon su konsantrasyonunun analizi ve tespiti için kullanılan UV çift yollu absorpsiyon yöntemi.

Ölçüm aralığı: 0-20ppm; 0-50ppm; 0-100ppm; 0-120ppm; 0-180ppm; 0-200ppm.

Ürün özellikleri: Bu UV Çözünmüş Ozon Monitörü, sıfır noktasının stabilitesini sağlamak için sıfır noktasının referans ışık verilerine dayanarak LED ışık kaynağının parlaklığını gerçek zamanlı olarak ayarlayabilen dahili bir ışık kaynağı otomatik ayarlama fonksiyonuna sahiptir. Bu UV optik ozon su konsantrasyonu analizörü, esas olarak musluk suyu, saf su veya yarı iletken endüstrilerinde çözünmüş ozon su konsantrasyonunun analizi ve tespiti için kullanılan çözünmüş ozon su boru hattına paralel veya seri olarak bağlanabilir.

Bu çözünmüş ozon analizörü, sabit sıfır noktası verilerini korumak ve sıfır noktasının stabilitesini sağlamak için UV LED ışık kaynağının parlaklığını referans ışık verilerine göre gerçek zamanlı olarak ayarlayabilen, UV ışık kaynağına sahip bir otomatik ayarlama sistemi fonksiyonuna sahiptir. Firmamıza ait patentli bir üründür. Bu UV optik ozon su konsantrasyonu analizörü 24 saat durmadan sürekli çalışabilir.

Çözünmüş Ozon Analizörü - Ürüne Genel Bakış

Çözünmüş ozon konsantrasyonu analizörü, ultraviyole spektrofotometri kullanılarak ultra saf su veya sabit bulanık sudaki ozon içeriğinin doğrudan ölçümüdür. Özelleştirilebilir versiyon, %20 hidroflorik asit ozon sulu çözeltisi için kullanılabilen HF'dir. Ozonlu suyla temas eden malzemeler arasında PTFE, FFPM, PFA ve kuvars veya safir bulunur. OZ-300W UV çözünmüş ozon suyu konsantrasyonu analizörü bir giriş ve çıkışla donatılmıştır ve dokunmatik ekranlı bir çalıştırma arayüzü ile donatılmıştır. Çıkış 4-20mA ve RS-485 sinyal hatlarıyla doğrudan PLC'ye bağlanır.

Çözünmüş ozon konsantrasyonu analizörü, sabit sıfır noktası verilerini korumak ve sıfır noktasının stabilitesini sağlamak için UV LED ışık kaynağının parlaklığını referans ışık verilerine göre gerçek zamanlı olarak ayarlayabilen bir UV ışık kaynağına sahip otomatik bir ayarlama sistemi işlevine sahiptir. Firmamıza ait patentli bir üründür. Bu ozon analizörü 24 saat durmadan sürekli çalışabilir. Bu ozon konsantrasyonu analiz cihazının üstün stabilitesi, gerçek bir çift ışınlı optik sistem ve son derece uzun ömürlü bir ultraviyole LED ışık kaynağının kullanılmasıyla elde edilir.

Çözünmüş ozon konsantrasyonu analiz cihazının kabuğu, sıçramaya dayanıklı tasarıma sahip, koruma seviyesi: IP65, boyutu: 260x160x90mm (GxYxD) ve ağırlığı yaklaşık 3 kilogram olan alüminyum bir kabuktur. Bu çözünmüş ozon suyu konsantrasyonu analiz cihazı, arka kısmındaki kanca tasarımıyla duvara monte edilebilir. Kurulum gerektiğinde dört adet montaj braketi sağlanır.

Çözünmüş ozon su konsantrasyonu analizörünün giriş akış hızı 200-300 ml/dakikadır. Akış kontrolü gerekiyorsa, çözünmüş ozon suyu konsantrasyonu analizörünün çıkışına bir kısma vanası veya akış ölçer takılmalıdır. Bu kısma vanası sensörün arkasına yerleştirilmelidir (asla önünde değil! Girişe bir kısma vanası takılması kabarcıklar oluşturacaktır, dolayısıyla su kabarcıkları içeren ozon suyunun çözünmüş ozon suyu analiz cihazına girmesi kesinlikle yasaktır.)

Çözünmüş ozon suyu konsantrasyonu analizörünün giriş suyunun temizliğini korumak ve çözünmüş ozon suyu analizörünün dahili sensörlerinin temizliğini korumak gerekir. Çözünmüş ozon su konsantrasyonu analizörünün sıfır noktasının her 2 haftada bir kalibre edilmesi önerilir. Sıfır noktası kalibre edilirken ozonsuz ve renksiz temiz su kullanılmalıdır.

Çözünmüş ozon analizörü - Ürün özellikleri:

Test yöntemi: Çift yollu UV emme yöntemi, uzun ömürlü ışık kaynağı sistemi, yüksek ölçüm doğruluğu.

Ölçüm prensibi: Lambert Beer kanununa göre hassas ölçüm, fotometrik absorpsiyon prensibi ile gerçekleştirilir.

Ölçüm aralığı: 0-20ppm; 0-50ppm; 0-100ppm; 0-120ppm; 0-180ppm; 0-200ppm.

Işık kaynağı sistemi: Yabancı uzun ömürlü ultraviyole ışık kaynağı sistemi (dalga boyu 253,7 nm), 3 yıl ücretsiz garantilidir.

Kullanımı: Su geçirmez havacılık fiş terminalleri ile donatılmış iç mekan kurulumu ve kullanımı.

Işık havuzu sistemi: Ayrı ışık havuzu teknolojisi, sızıntı yapmaz, yüksek basınç direnci ve yüksek akış hızı numune alma sıvısı darbesine karşı direnç.

Akıllı dengeleme: Otomatik sıfır ayarı ve otomatik ışık kaynağı dengeleme işleviyle donatılmıştır.

Çalışma yöntemi: Manuel olarak sıfırlanabilir ve sıfırlama sırasında cihazda ozon sulu çözeltisi olmadığından emin olmak gerekir.

Görüntüleme birimi: mg/L, ppm isteğe bağlı.

Veri ekranı: Yüksek çözünürlüklü renkli dokunmatik ekran.

Çıkış fonksiyonu: 4-20mA, RS485 iletişimi.

Otomatik sıfır ayarı: Sabit bir sıfır noktası verilerini korumak için referans ışık verilerine dayanarak ultraviyole LED ışık kaynağının parlaklığını gerçek zamanlı olarak ayarlayabilir ve sıfır noktasının stabilitesini sağlayabilir.

Çoklu versiyonlar:

Normal versiyon musluk suyu ve arıtılmış su için kullanılır.

HF versiyonu %20 hidroflorik asit ozon sulu çözeltisi için kullanılabilir.

Çözünmüş ozon analizörü - Ürün yapısı ve bileşimi

[1]Duvara monte kurulum boyutları

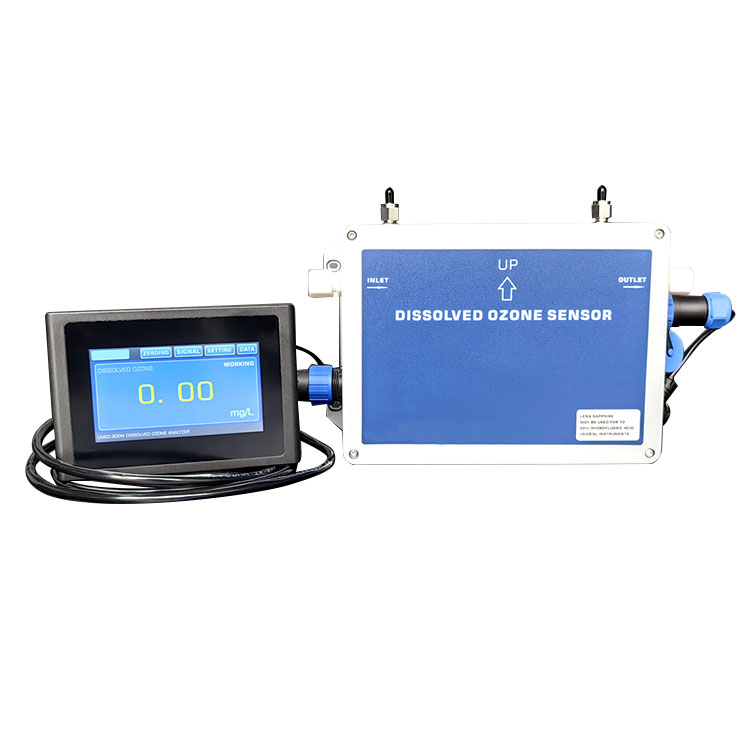

[2]Gösterge paneli ve görüntü ekranı

[3]Güç girişi, sinyal çıkışı, giriş ve çıkış

Güç girişi:

Sinyal terminali çıkışı:

DISSPLAY SIGNAL terminali: uzak ekran sinyallerini bağlamak için kullanılır (bu makinenin zaten bir görüntüleme ekranı vardır)

UV çözünmüş ozonlu su analiz cihazının üzerindeki gaz arayüzü, basınçlı hava arayüzü için kullanılır. Ozon suyunun sıcaklığı çok düşükse, cihazın dahili ozon suyu boru hattında yoğuşmayı önlemek için cihaza basınçlı hava verilmesi önerilir.

 Çözünmüş ozon analizörü - Ürün bağlantı süreci şeması

Çözünmüş ozon analizörü - pozitif basınç branşı numune alma bağlantı şeması

(Bölünmüş numune alma için bu bağlantı işleminin kullanılması tavsiye edilir. Akış ölçerin, çözünmüş ozon suyu analiz cihazının çıkışına takılması gerektiğini unutmayın.)

Çözünmüş ozon analizörü, negatif basınçlı su pompası numune alma bağlantı şeması

(Bölünmüş numune alma için bu bağlantı işleminin kullanılması tavsiye edilir. Akış ölçerin, çözünmüş ozon suyu analiz cihazının çıkışına takılması gerektiğini unutmayın.)

Not: Çözünmüş ozonlu su debimetresinin üreticisi standart bir konfigürasyon aksesuarıdır ve negatif basınçlı su pompası isteğe bağlı bir üründür. Ayrı olarak satın almak için üreticiye danışabilirsiniz.

Not: Ekran sürümü olmadan, üretici kablolu dokunmatik ekran aksesuarlarını ayrı olarak yapılandıracaktır (kablo uzunluğu 2 metre dahilindedir)

Çözünmüş ozon analizörü - Teknik parametreler:
